EZHONG Kiefer gewicht CNC-Leveler nimmt die patentierte Technologie des Sub-Roller-Antriebs an (Patentnummer: 99 2 37340.9), das heißt, jeder Hauptantrieb wird von einem unabhängigen Motorreduzierer angetrieben, was die mechanische Interferenz zwischen der Platte und der Antriebs rolle löst. Das negative Drehmoment problem verlängert die Lebensdauer der Arbeits walze und schützt die Oberfläche der Arbeits rolle.
Die Übernahme der Sub-Roller-Antriebs technologie ermöglicht es den mittleren und schweren Platten, auch die Korrektur methode unter linearer Dekompression zu realisieren. Dies verbessert die mechanische Effizienz und die Korrektur genauigkeit der Einpass maschine, die dem Stahlplatten korrektur gesetz entspricht. Da die Biege menge im Vergleich zur großen Biege form der parallelen Biegung allmählich reduziert wird, wird die Gesamt verformung des Materials reduziert. Daher werden die gesamte Korrektur kraft und der Gesamtstrom verbrauch reduziert, wodurch der Energie verbrauch eingespart wird.
Durch Änderung der Anzahl der Arbeits rollen (Patent Nr.: 03 1 01384.8) kann die Anzahl der am Nivellieren teilnehmen den Rollen zwischen n 2 und n geändert werden. um die nicht parallelen Nivellierung sanford rungen in einem großen Bereich von dünnen bis zu dicken Platten zu berücksichtigen und die Maschine zu erweitern Der Umfang der Korrektur arbeiten.
Die Verwendung einer Press vorrichtung, die mechanischen und hydraulischen Druck kombiniert, macht dieNivellierblatt-Ausrüstung hat die Vorteile, zu korrigieren und zu drücken, die Press menge jederzeit einzustellen und die Pressmenge und die hohe Press effizienz genau zu steuern. Nehmen Sie einen integralen geschlossenen Rahmen an und ordnen Sie die Rippen rational an, um die Steifigkeit des gesamten Nivel lier blechs erheblich zu erhöhen.
Modell | Nützliche Breite | Ertrags grenze | Max. Dicke | Nivellierung genauigkeit | Geschwindigkeit |
EZW43B-8X1500 | 1500mm | 1600Mpa | 17mm | 1,0mm/m² | 6 m/min |
-Fortschritt liches CNC-Kontroll system, wir besitzen das Software-Urheberrecht des Systems. Das System berechnet automatisch die Menge des Pressens basierend auf der Dicke.
-Antriebs patent annehmen. DieBlech nivelerTeilt die Arbeits rollen in zwei Gruppen. Jede Gruppe von Arbeits rollen wird von einem Motor und einem Reduzierer angetrieben, mit hoher Effizienz, einfacher Bedienung, und eine einzelne Person kann unabhängig arbeiten.
-Die Gesamt struktur ist segmentiert und modular. Tragbare Teile wie Lager, Dichtung ringe, Stützrollen und Arbeits rollen sind leicht zu ersetzen.
-Aufgrund der Verwendung von gruppierten Antriebs patenten und selbst ausrichten den Lagern ist die Leistung des Hauptmotors gering und es kann Energie gespart werden. Sparen Sie Arbeits stunden und minimieren Sie die Schrott rate und die Nacharbeit srate, sodass keine zeit aufwändigen und mühsamen Nacharbeiten erforderlich sind.
-10-Zoll hochpräzises Touchscreen-Display, SPS-Steuerung, visuelle Eingabe, Bearbeitung, Änderung und Speicherung von Prozess parametern; Stellen Sie den absteigenden Punkt nach oben und unten ein.
-Hergestellt in Übereinstimmung mit EG-Sicherheits normen und hat CE-Zertifizierung.
1. Es gibt immer n-2 Verformungen, wenn die Platte eingeebnet wird. Wenn die zweite Walze zum ersten Mal verformt wird, sollte sicher gestellt werden, dass 60% der Platten dicke in einem plastischen Verformung zustand sind, und die Verformung der nachfolgenden Walzen nimmt sukzessive bis zur elastischen Verformung ab (die Verformung ist Null).
2. Entsprechend den Eigenschaften der maximalen Last hat die ausgewählte Arbeits rolle einen großen Rollen abstand und Rollen durchmesser und die Steifigkeit derGerader MaschineIst gut und die Blatt nivellierung genauigkeit ist garantiert. Berücksichtigen Sie die maximale und minimale Nivellierung der Platten dicke. Die Arbeits rollen zapfen dieser Maschine nehmen alle präzise Walzwerk Spezial lager an, der Reibungs widerstand der Arbeits rolle ist klein, der rutsch feste Zustand ist stark verbessert, und die dünnere Stahlplatte kann begradigt werden. Das Walzen herstellungs gerät übernimmt die Technologie der deutschen SMS-Firma, mit einem großen Rollen durchmesser, Rollen teigung verhältnis, das die Stärke der Arbeits rolle verbessert, die Blind korrektur zone reduziert, und verbessert die Nivellierung genauigkeit des Werkstücks. Alle Rollen zeitschriften verwenden spezielle Wälzlager für neue Walzwerke mit einer Lebensdauer von 5 bis 10 Jahren. Die Auswahl, das strukturelle Design und die Herstellung der Werkrollenlager-Kupplungs teile sollten Zuverlässigkeit und Haltbarkeit gewährleisten und die axiale und radiale Belastung und Verformung der Arbeits walze vollständig berücksichtigen.
3. Im Vergleich zum Gleitlager ist die Übertragungs effizienz hoch und die Motor leistung kann verdoppelt werden. Energie sparend; lange Lebensdauer, ein kleines Umkipp moment des Rahmens, geringer Reibungs widerstand, mit dem Unter rollen antrieb, kann den Schlupf des Werkstücks effektiv verbessern, verbiegen Sie dünnere Stahlplatten und verbessern Sie die Genauigkeit der Blech nivellierung. Die Einstellung und Position ierung des Spaltes und des Winkels der oberen und unteren Arbeits rollen ist genau und effizient, und der Führungs mechanismus weist eine gute Präzision und hohe Stabilität auf.
4. Das Arbeits rollen material ist 60CrMoV, entsprechend den Standard anforderungen der technischen Bedingungen "JB/T3164-2007-Rollplatten-Nivel lier maschine", abgeschreckt und gehärtet HBW286 ~ 321, oberflächen härte HS85-95 (HRC56-63), gehärtete Schicht tiefe, Arbeits rollen durchmesser D≤ 200mm ist 3 ~ 5mm, D>200mm ist 6 ~ 10mm, die Rauheit beträgt 0,8 μm, Und die Dimensions toleranz erreicht h6.
5. Arbeits walzen prozess: Stanzen → Schmieden → Normalisierung nach dem Schmieden → Grob drehen → Abschrecken und Anlassen → Fertig drehen → Oberflächen abschrecken → Fein schleifen auf Oberflächen toleranz h6, Oberflächen rauheit Ra0,8 μm
6. Nach der Erst-und End bearbeitung muss die Arbeits walze zweimal inspiziert werden, und der Material inspektions bericht, der Wärme behandlungs inspektions bericht und der Fehler inspektions bericht sind vorzulegen.
7. Der Arbeits hub der oberen Arbeits rolle nimmt eine elektronische Digital anzeige an (Anzeige genauigkeit beträgt ± 0,1mm).
Optimales rationales Design
Verwenden Sie eine große Anzahl fortschritt licher Fertigungs technologien, um SOLIDWORKS vollständig drei dimensionales digitales Design usw. durch zuführen.
Intelligente Steuerungs methode: PLC-Touchscreen-Taste, alle Arbeits parameter können in der Mensch-Maschine-Schnitts telle eingestellt werden, mit Parametersp eicher, Speicher, Power-Off-Speicher funktionen.
Menschliche Maschinen verbindung
Das Kontroll system derMetall verarbeitung ausrüstungHat die Funktionen zum Speichern, Abrufen, Bearbeiten von Prozess-und Geräte parametern. Bei der Verwendung kann das Nivel lier blech die Einlass-und Auslass reduzierungen entsprechend den Parametern wie Platten dicke, Platten breite, Materials tärke usw. einstellen und eine automatische Anpassung vornehmen.
Automatische Verstell vorrichtung für die Öffnung des Nivelers.
Bevor die Platte in das Nivel lier blatt eintritt, werden die Platten dicke,-breite und-material durch Abtasten der Platten informations verarbeitung einheit gemessen, und das Signal wird an den elektrischen Schalt schrank übertragen. Die Berechnung des Eröffnungs betrags wird automatisch durchgeführt und der Öffnungs betrag des Nivel lier blattes wird angepasst. Der Wert wird nach der Korrektur bestätigt. Nehmen Sie wieder Anpassungen vor.

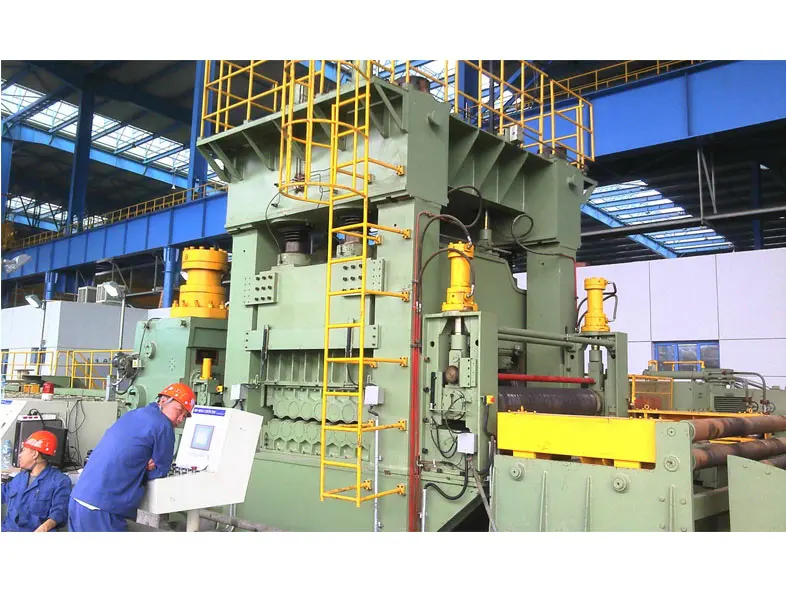

Das ganze Nivel lier blatt nimmt integrales Stahlplatten schweißen an, das dick und schön ist und eine gute Stabilität aufweist.
Genaue Verarbeitung leistung kann einen stabilen und qualitativ hochwertigen Nivellierung effekt gewährleisten.
EZHONG-Nivellierblatt wird verwendet, um verschiedene Spezifikationen von Platten zu begradigen und sie in Blöcke zu schneiden. Dieses Nivel lier blech eignet sich zum Nivellieren verschiedener kalt-und warm gewalzter Platten. Aufgrund seiner bequemen und einfachen Bedienung deckt der Anwendungs bereich von Nivel lier blechen viele Branchen wie Maschinen, Metallurgie, Baumaterial ien, Chemikalien, Elektronik, Strom, Leicht industrie usw. ab. vor allem im Schiffbau, rollendes Material, Kessel brücken, Metallbau fabriken und anderen Industrien, In der Produktion unverzicht bar werden wesentliche Produkte.
